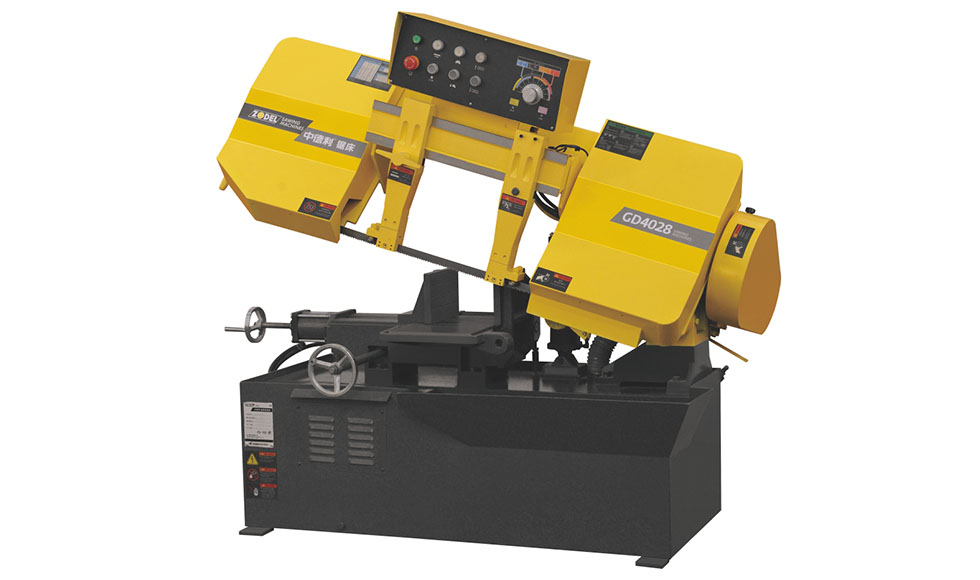

GD-4028

一、主要用途：
本锯床适用于切割直径≤φ280mm的钢胚，在选取适当的参数调整不同速度后，可切割各种软硬的黑色或有色金属材料，是大、中型企业高效节能的理想切割设备。
GD4028卧式带锯床是本公司自行设计开发的新一代带锯床。锯架铰链式进给方式，性能可靠，外型美观。液压升降，无级调速，可自行设定范围，容易达到最佳锯切条件。机床采用液压夹紧，操作方便。锯条使用轴承和可调式钨钢片导向，确保锯切精度。

二、主要技术参数：
最大锯削范围                   φ280             mm.
带锯条规格（长×宽×厚）       3505×27×0.9      mm
锯带速度        皮带调速       27、45、69         m/min
进给速度        无级调速
主电动机功率                   2.2                 kw
液压电动机功率                 0.37                kw
冷却电动机功率                 0.04                kw
液压油箱容量                   35                  L
水箱容量                       30                  L
液压系统压力                  2.1                 Mpa
机床最大承重                  1.5                  T
机床重量                     660                  kg

  机床各部分功能介绍：
（一）本系列机床由下列主要部件组成
1、底座
2、主传动系统
3、夹紧装置
4、锯架
5、导向装置
6、锯架进给机构
7、锯条张紧装置
8、冷却系统
9、液压系统
10、电气系统
（二）各部分功能描述
1、底座： 底座是用优质钢板等焊接而成，经振动时效处理，焊接变形小，主要用来安装机床的各个部件，床身的左右两边分别安装左右立柱和升降油缸及夹紧虎钳，同时床身右端为水箱，供锯切过程中冷却使用。
2、主传动： 机床的主传动系统由蜗轮箱、主动轮、皮带轮等组成，蜗轮箱与主动轮采用直接连接，传动平稳，无冲击。主动轮的转速通过皮带三档调节。
3、夹紧装置：机床的夹紧采用液压虎钳夹紧，通过液压油缸驱动虎钳板将工件夹紧。
4、锯架： 锯架是一个弓形结构，分为左、右锯架盒、横梁，锯架板采用优质钢板，通过合理的加强筋组焊而成，振动时效后将焊接应力重新分布和消除，从而保证了锯架的稳定性。主动轮、张紧轮、左右导向装置均安装在锯架上，机床工作时，锯轮逆时针转动。
5、导向装置：本机床的导向分为活动导向臂和固定导向臂，活动导向臂的移动采用手动移动。调整完毕，导向臂的锁紧采用手动锁紧。导向座顶部及侧面均采用硬质合金，另设有预导向装置，以确保导向的稳定性，延长锯条的使用寿命。
6、锯架进给机构：本机床采用铰链式进给方式，在锯切时可以防止锯切应力突然变化延长锯条的使用寿命。锯架的升降采用油缸驱动。
7、锯条张紧装置：张紧轮安装在锯架的左端，带锯条装入主动轮和张紧轮后，通过丝杆将带锯条张紧，锯带张紧采用手动张紧方式。
8、液压系统：液压系统由独立的液压站组成，主要由1个油箱、1个液压电机、1个油泵、1个节流阀、多个电磁阀等组成。
9、电气控制系统：本机床设计一单独电气控制柜，所有电气元件均安装在电气柜中，为确保安全，各动作之间设有互锁。具体为：虎钳未夹紧，主传动不能工作；在工进过程中锯架不能快进；在锯切过程中，虎钳不得松开。
10、冷却系统：为提高锯条的使用寿命和锯切精度，本机床设计有一冷却系统，在两个导向位置分别设置冷却点。冷却液自动回收，循环使用。
